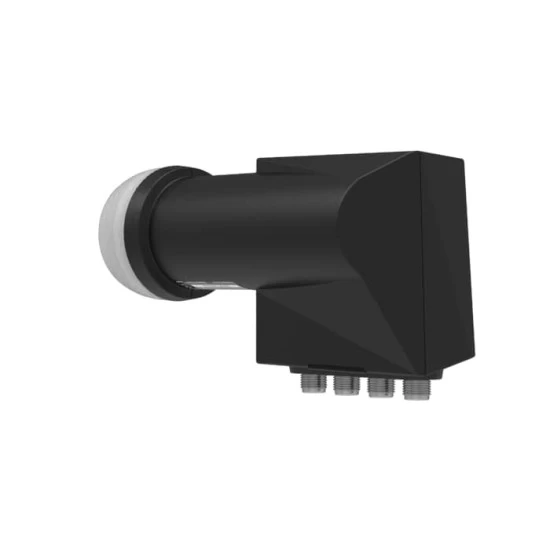

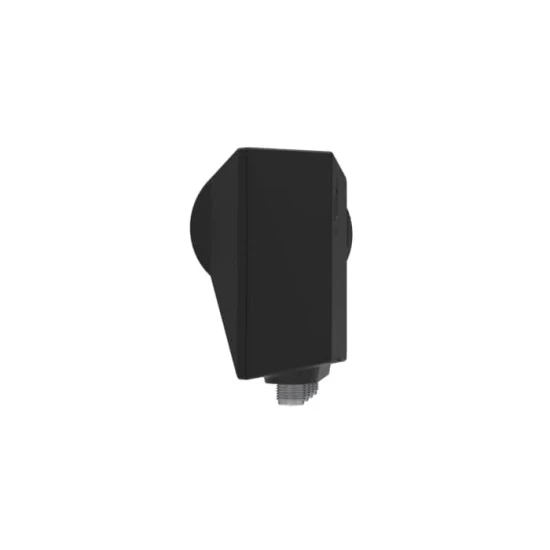

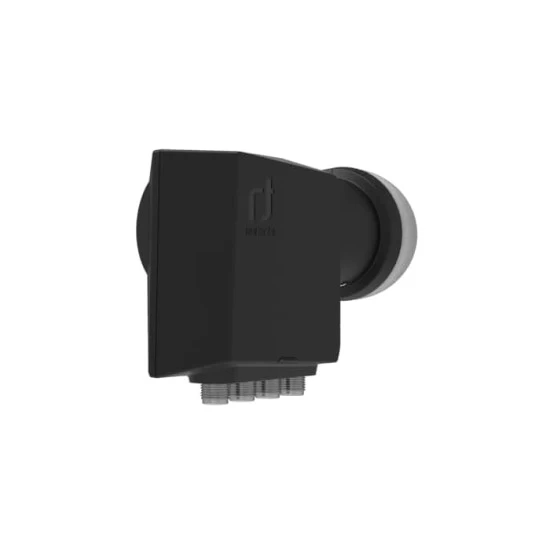

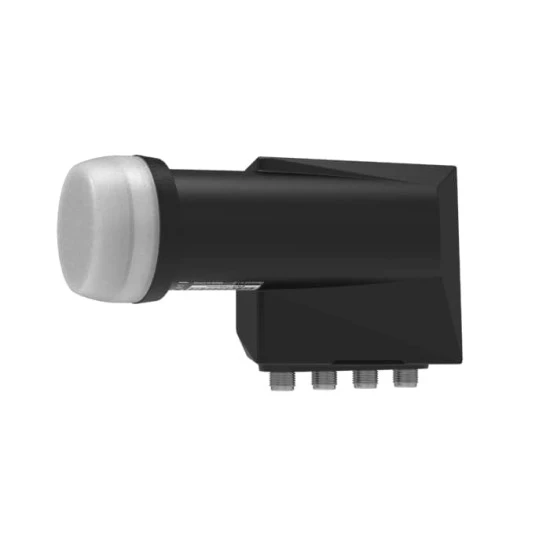

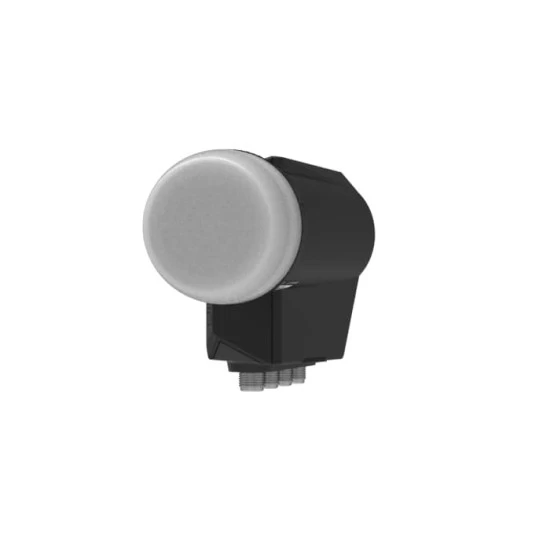

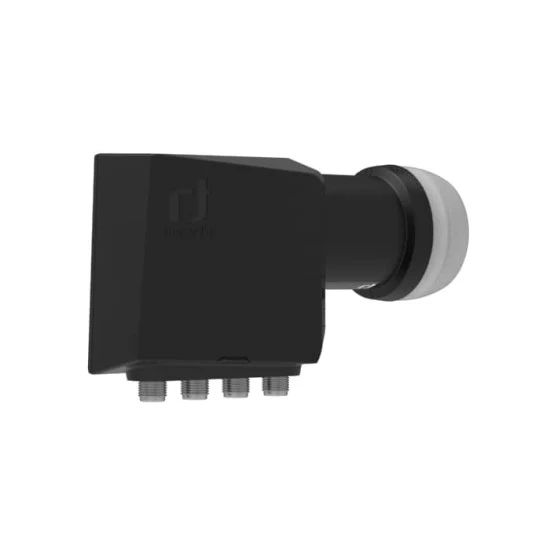

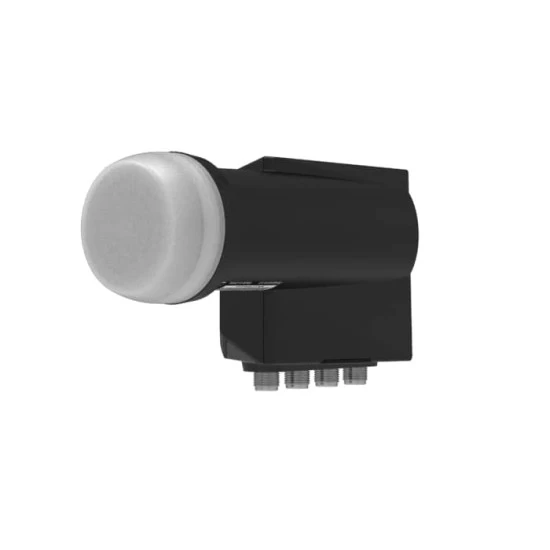

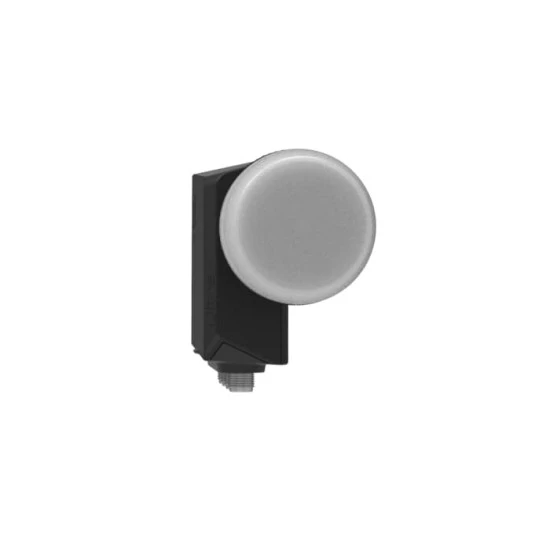

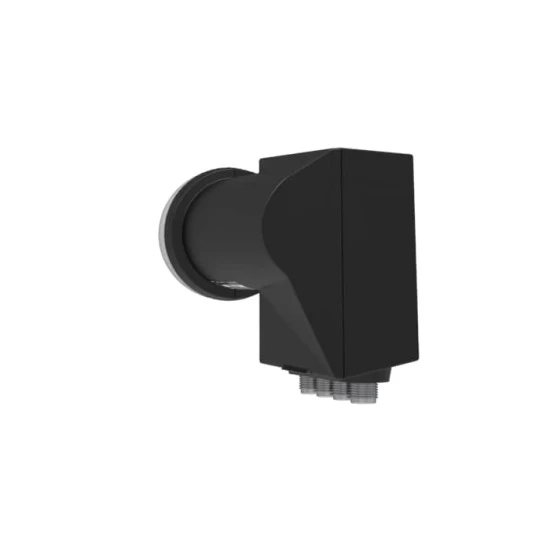

Inverto Black Ultra Quattro

O Inverto Black Ultra Quattro é um LNB de 40mm, baixo ruído, alto ganho e preparado para transmissões de TV de Ultra Alta Definição em resolução 4K ou 8K,para ligar a um Multiswitch.

Este LNB tem que ser utilizado em conjunto com um Multiswitch!

IDLT-QTL412-ULTRA-OPN

Artigo: 5931

Os Ultra LNBs de alto desempenho da Inverto foram especificamente concebidos para responder à necessidade de uma recepção superior nos limites da cobertura do satélite, pequenas parabólicas ou cabos coaxiais longos. Graças ao novo design do "feed horn" e aos melhores componentes, este LNB proporciona um maior ganho de conversão ainda com baixo nível de ruído e melhor desempenho de ruído de fase. A combinação do design inovador do "feed horn", componentes melhores especificações, excelente isolamento de polarização cruzada e design avançado do filtro permite um melhor manuseamento de sinais interferentes e espúrios. Este LNB proporciona um salto no desempenho global da recepção em comparação com os LNBs low-cost, permitindo a recepção de sinais de um satélite, a sua distribuição para um único sintonizador/recetor está pronto para transmissões de TV em Ultra Alta Definição com resolução 4K ou 8K. Concebido para cumprir especificações rigorosas e fabricado segundo os mais elevados padrões da indústria, esta gama única de LNBs é uma solução ideal para instalações com condições de recepção desafiantes.

Características principais:

• Design inovador de trompa de alimentação
• Desempenho de ruído de fase superior, compatível com DVB-S2X UHD (4K e 8K)
• Excelente Isolamento Polarização Cruzada
• Níveis Muito Baixos Espúrios
• Figura de Ruído Superior com elevado Ganho de Conversão
• Imunidade elevada 4G
• Fiabilidade máxima

Especificações técnicas

• Gama de frequências de entrada de banda baixa: 10,7 GHz ~ 11,7 GHz
• Gama de frequências de saída de banda baixa: 950 MHz ~ 1950 MHz
• Baixa frequência de banda LO: 9,75 GHz
• Gama de frequências de entrada de banda alta: 11,7 GHz ~ 12,75 GHz
• Gama de frequências de saída de banda alta: 1100 ~ 2150 MHz
• Frequência LO de banda alta: 10,6 GHz
• Número de ruídos: 0,2 dB tip. (0,7 dB máx.)
• Desvio de temperatura LO: ± 2,0 MHz máximo.
• Precisão inicial de LO: ± 1,0 MHz max.
• Ruído de fase LO a 1 kHz: -70 dBc/Hz
• Ruído de fase LO a 10 kHz: -80 dBc/Hz
• Ruído de fase LO a 100 kHz: -90 dBc/Hz
• Ruído de fase LO a 1 MHz: -100 dBc/Hz
• Ganho de conversão: 60 ~ 70 dB
• Ondulação de ganho (mais de 26 MHz de largura de banda): 1 dB máx. (pico a pico)
• Variação do ganho (sobre a banda completa): 4 dB máx. (pico a pico)
• Rejeição de imagem: 50 dB min.
• Intermodulação de 3ª ordem - ICP3: +10 dBm min.
• 1 dB de ponto de compressão (@ output): 0 dBm min.
• Isolamento de polarização cruzada: 22 dB min.
• VSWR de saída: 2,0 : 1 máx.
• No nível espúrio da banda: -65 dBm máximo.
• Consumo de corrente: 230 mA máx. (10 VDC ~ 20 VDC)
• Temperatura de funcionamento: -30 °C ~ +60 °C
• Impedância de saída: 75 Ω (tipo F)
• Tipo de conector de saída: Tipo F (feminino)
• Peso: 177 g

Informações logísticas

Dimensões da embalagem (L x P x A): 14,8 cm x 8,6 cm x 5,7 cm

Peso da embalagem: 0,306 Kg
