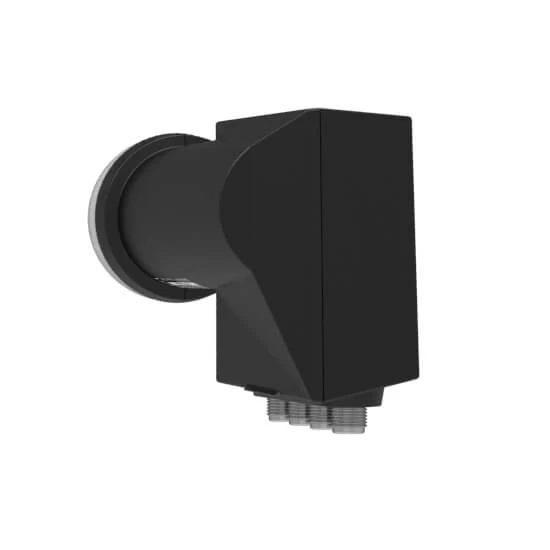

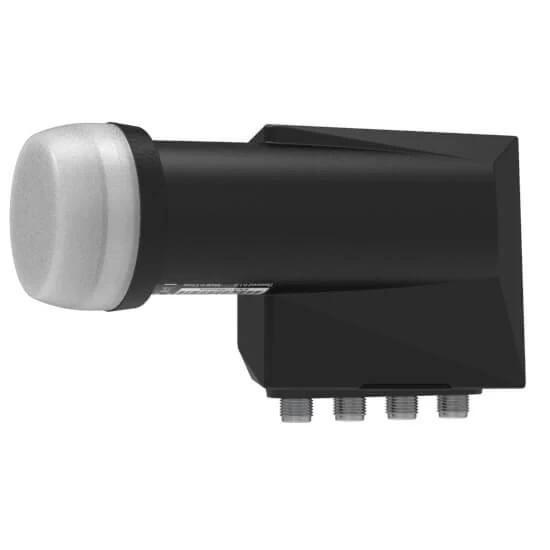

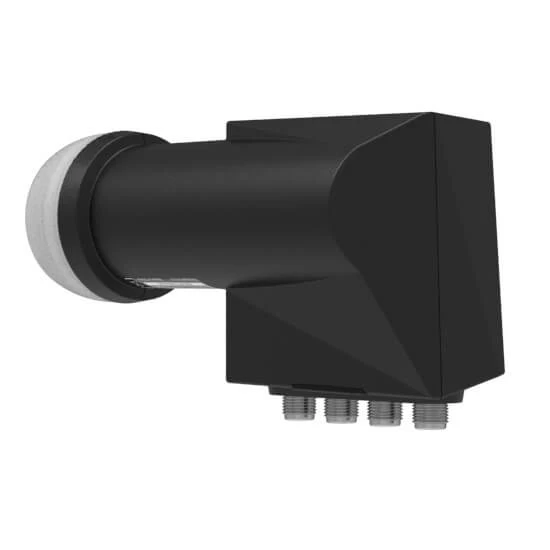

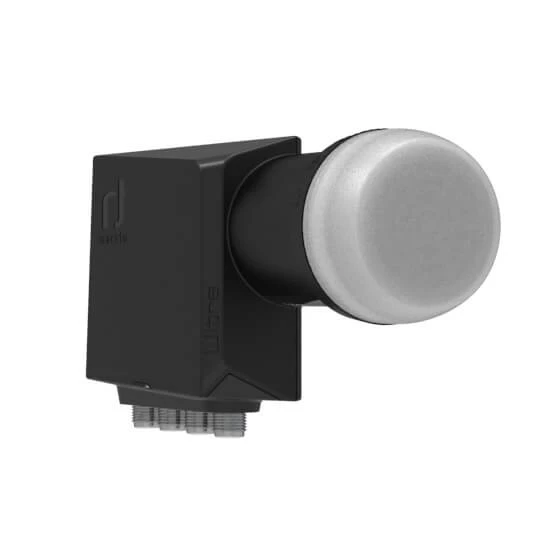

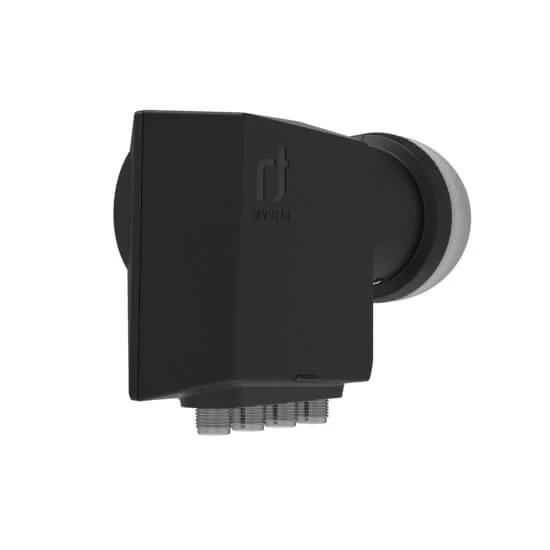

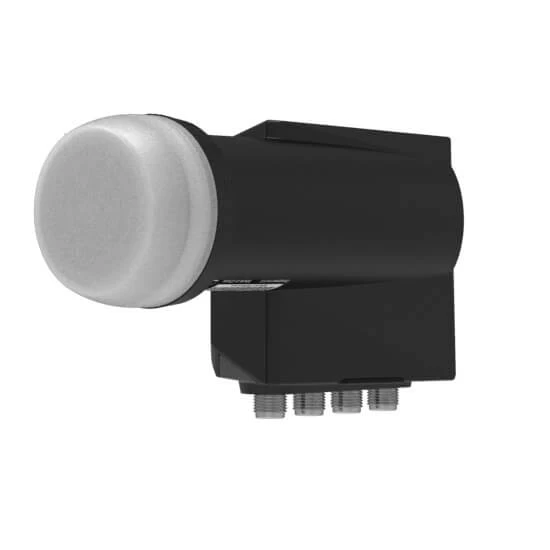

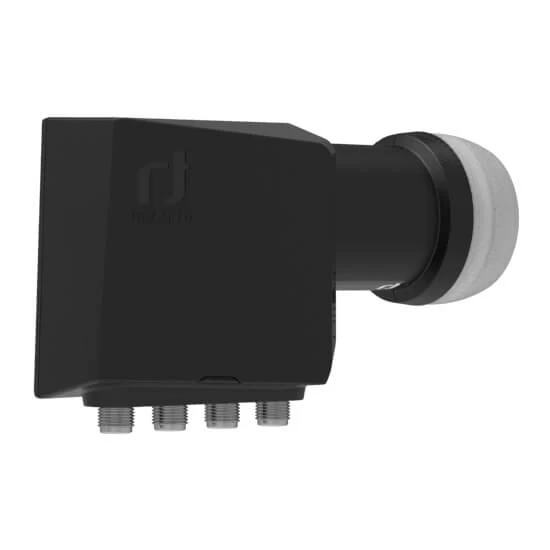

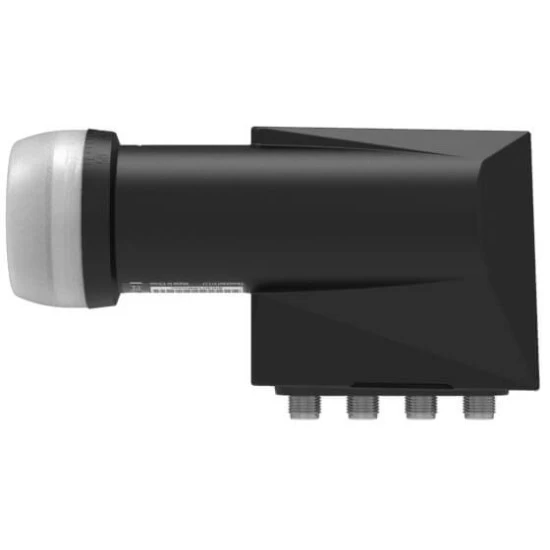

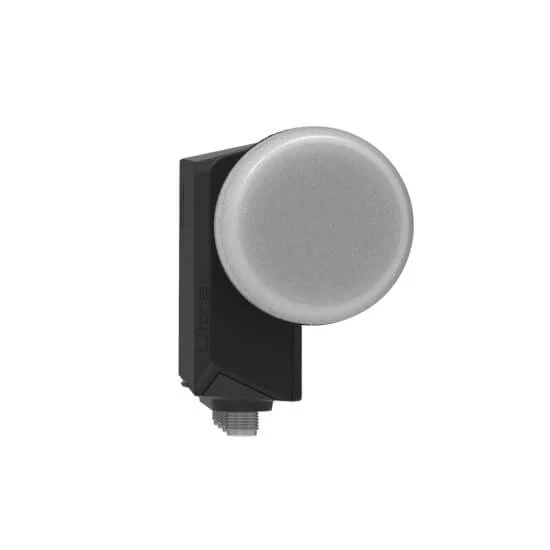

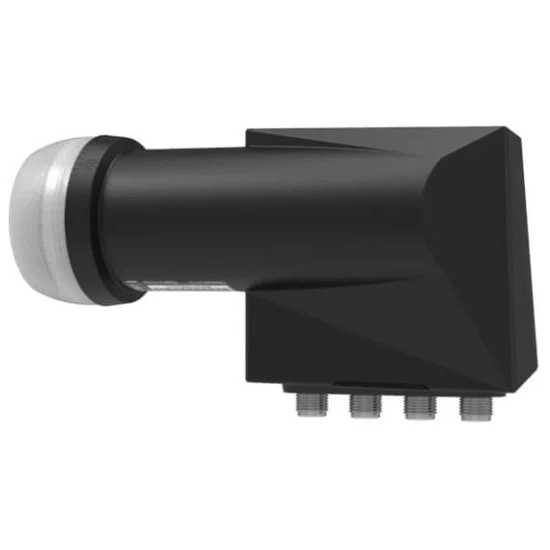

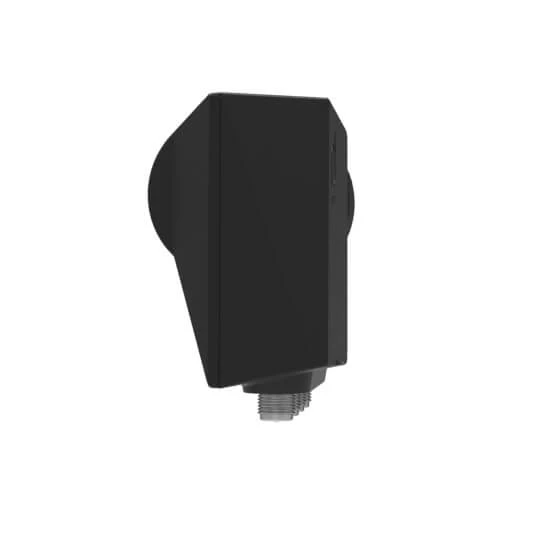

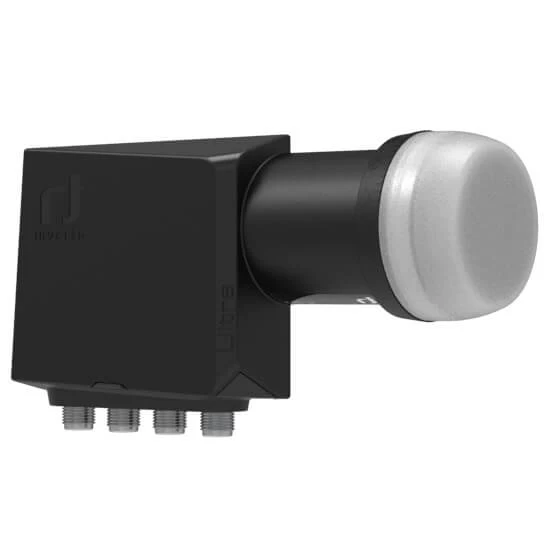

O Inverto Quad Universal HGLN 40mm PLL LNB permite rececionar o sinal de um satélite e distribuir o mesmo até 4 recetores.
Os Ultra LNBs de alto desempenho da Inverto foram especificamente concebidos para responder à necessidade de uma recepção superior nos limites da cobertura do satélite, pequenas parabólicas ou cabos coaxiais longos. Graças ao novo design do "feed horn" e aos melhores componentes, este LNB proporciona um maior ganho de conversão ainda com baixo nível de ruído e melhor desempenho de ruído de fase. A combinação do design inovador do "feed horn", componentes melhores especificações, excelente isolamento de polarização cruzada e design avançado do filtro permite um melhor manuseamento de sinais interferentes e espúrios. Este LNB proporciona um salto no desempenho global da recepção em comparação com os LNBs low-cost, permitindo a recepção de sinais de um satélite, a sua distribuição para um único sintonizador/recetor está pronto para transmissões de TV em Ultra Alta Definição com resolução 4K ou 8K. Concebido para cumprir especificações rigorosas e fabricado segundo os mais elevados padrões da indústria, esta gama única de LNBs é uma solução ideal para instalações com condições de recepção desafiantes.
Principais características:
- Design inovador de trompa de alimentação
- Desempenho de ruído de fase superior, compatível com DVB-S2X que suporta TV Ultra HD (4K e 8K)
- Excelente Isolamento Polarização Cruzada
- Níveis Muito Baixos Espúrios
- Figura de Ruído Superior com elevado Ganho de Conversão
- Imunidade elevada 4G
- Fiabilidade máxima
Especificações técnicas
- Gama de frequências de entrada de banda baixa: 10,7 GHz ~ 11,7 GHz
- Gama de frequências de saída de banda baixa: 950 MHz ~ 1950 MHz
- Baixa frequência de banda LO: 9,75 GHz
- Gama de frequências de entrada de banda alta: 11,7 GHz ~ 12,75 GHz
- Gama de frequências de saída de banda alta: 1100 ~ 2150 MHz
- Frequência LO de banda alta: 10,6 GHz
- Número de ruídos: 0,2 dB tip. (0,7 dB máx.)
- Desvio de temperatura LO: ± 2,0 MHz máximo.
- Precisão inicial de LO: ± 1,0 MHz max.
- Ruído de fase LO a 1 kHz: -70 dBc/Hz
- Ruído de fase LO a 10 kHz: -80 dBc/Hz
- Ruído de fase LO a 100 kHz: -90 dBc/Hz
- Ruído de fase LO a 1 MHz: -100 dBc/Hz
- Ganho de conversão: 60 ~ 70 dB
- Ondulação de ganho (mais de 26 MHz de largura de banda): 1 dB máx. (pico a pico)
- Variação do ganho (sobre a banda completa): 4 dB máx. (pico a pico)
- Rejeição de imagem: 50 dB min.
- Intermodulação de 3ª ordem - ICP3: +10 dBm min.
- 1 dB de ponto de compressão (@ output): 0 dBm min.
- Isolamento de polarização cruzada: 22 dB min.
- Sinal de controlo Ca (V): 10,0 V ~ 14,0 V
- Sinal de controlo Cb (H): 16.0 V ~ 20.0 V
- Sinal de controlo Cc (comutação de banda): 22 kHz ± 4 kHz
- VSWR de saída: 2.0 : 1 máximo.
- Em nível espúrio de banda: -65 dBm máximo.
- Consumo de corrente: 200 mA máx. (10 VDC ~ 20 VDC)
- Temperatura de funcionamento: -30 °C ~ +60 °C
- Impedância de saída: 75 Ω (tipo F)
- Tipo de conector de saída: Tipo F (feminino)
- Peso: 177,4 g
Informações logísticas
- Dimensões da embalagem (L x P x A): 14,8 cm x 8,6 cm x 5,7 cm
- Peso da embalagem: 0,306 Kg
- Stock: In Stock
- Pontos: 90
- Modelo: IDLT-QDL412-ULTRA-OPN
- Peso: 0.40kg
- Dimensões: 17.00cm x 11.00cm x 8.00cm
