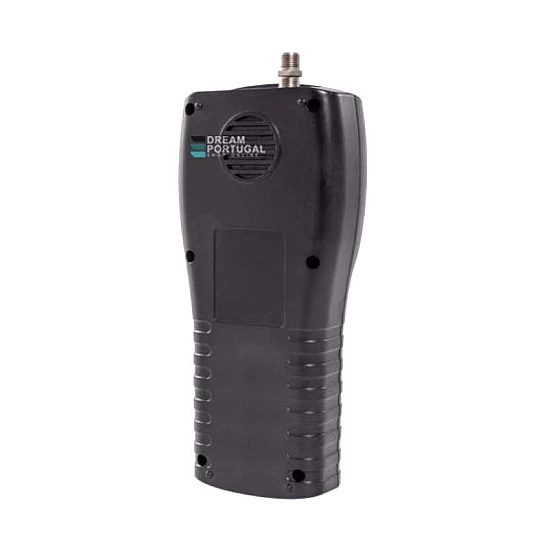

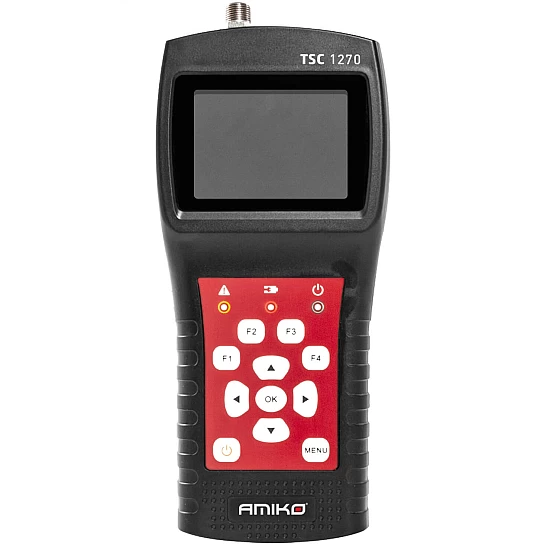

Amiko TSC-1270

O Amiko TSC 1270 é um instrumento de medição de sinal para satélite, cabo e tdt.

O Amiko TSC 1270 tem um baixo consumo de energia e uma bateria de íon-lítio de carregamento rápido pode durar cerca de 3 horas.

Principais características:

• DVBS / DVBS2 / DVBT / DVBT2 / DVBC / DVBC2 / ATV
• Proteção e indicador de curto-circuito do LNB
• Extremamente rápido e preciso com alta sensibilidade
• Tela LCD de 400 * 360 cores
• Banco de dados facilmente editável pelo usuário
• Notificação audível de bloqueio de sinal
• O banco de dados pode ser editado no PC e baixado pela porta USB
• Espera ultralonga, baixo consumo de energia
• A bateria de Li-ion de carregamento rápido pode durar cerca de 3 horas

Especificações:

DVB-T

Taxa de erro de bit (BER):

• CBER (antes de Viterbi): 1E-7 - 1E-3
• VBER (antes de Reed Solomon): 1E-7 - 1E-3

Faixa de frequência:

• 42-1005 MHz

Nível de potência:

• 30-100 dBμV, +/- 2dB

MER:

• 5 - 35dB, +/- 0,5dB

Largura de banda:

• 6 MHz, 7 MHz, 8 MHz

FFT tipo:

• 2k, 8k

Constelação:

• QPSK, 16QAM, 64QAM

Taxa de Viterbi:

• 1/2, 2/3, 3/4, 5/6, 7/8

Intervalo de guarda:

• automático

Inversão de espectro:

• automático

DVB-T2 / T2 Lite

Taxa de erro de bit (BER):

• CBER (antes de LDPC): 1E-7 - 1E-3
• LBER (antes de BCH): 1E-9 - 1E-5

Faixa de frequência:

• 42-1005 MHz

Nível de potência:

• 30-100 dBμV, +/- 2dB

Taxa de erro de modulação (MER):

• 5 - 35dB, +/- 0,5dB

Largura de banda:

• 1,7 MHz, 5 MHz, 6 MHz, 7 MHz, 8 MHz

Modo:

• SISO, MISO, PLP único ou múltiplo

FFT tipo:

• 1k, 2k, 4k, 8k, 16k, 32k + largura de banda estendida

Constelação:

• QPSK, 16QAM, 64QAM, 256QAM

Taxa de Viterbi:

• 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 1/3, 2/5

Intervalo de guarda:

• automático

Inversão de espectro:

• automático

DVB-C

Taxa de erro de bit (BER):

• BER (antes de Reed Solomon): 1E-7 - 1E-3
• PER (taxa de erro de pacote): 1E-6 - 1E-2

Faixa de frequência:

• 42-1005 MHz

Nível de potência:

• 35-100 dBμV, +/- 2dB

MER:

• 20 - 40dB, +/- 0,5dB

Taxa de símbolo:

1,7 a 7,2 Msym/s

Constelação:

• 16QAM, 32QAM, 64QAM, 128QAM, 256QAM

Inversão de espectro:

• automático

DVB-C2

Taxa de erro de bit (BER):

• CBER (antes de LDPC): 1E-7 - 1E-3
• LBER (antes de BCH): 1E-9 - 1E-5

Faixa de frequência:

• 42-1005 MHz

Nível de potência:

• 30-100 dBμV, +/- 2dB

MER:

5 - 35dB, +/- 0,5dB

Largura de banda:

• 6 MHz, 8 MHz

FFT tipo:

• 4k

Constelação:

• 16QAM, 64QAM, 256QAM, 1024QAM, 4096QAM

Taxa de Viterbi:

• 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Intervalo de guarda:

• automático

Inversão de espectro:

• automática

DVB-S

Taxa de erro de bit (BER):

• CBER (antes de Viterbi): 1E-7 - 1E-3
• VBER (antes de Reed Solomon): 1E-7– 1E-3

Faixa de frequência:

• 950-2150MHz

Nível de potência:

• 35-100 dBμV, +/- 3dB

MER:

• 0 - 20dB, +/- 0,5dB

Taxa de Symbol:

1 Msym/s a ​​45 Msym/s

Constelação:

• QPSK

Taxa de Viterbi:

1/2, 2/3, 3/4, 5/6, 6/7, 7/8

Inversão de espectro:

automático

DVB-S2

Taxa de erro de bit (BER):

• CBER (antes de LDPC): 1E-7 - 1E-3
• LBER (antes de BCH): 1E-9 - 1E-5

Faixa de frequência:

• 950-2150MHz

Nível de potência:

• 35-100 dBμV, +/- 3dB

MER:

• 0 - 20dB, +/- 0,5dB

Taxa de símbolo:

1 Msym/s a ​​45 Msym/s

Constelação:

• QPSK, 8PSK, 16APSK, 32APSK

Taxa de Viterbi:

• 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

Inversão de espectro:

• automática

ATV

Faixa de frequência:

• 42-1005 MHz

Sistema de áudio e vídeo:

• NTSC_M PAL_G PAL_M PAL_N PAL_K PAL_L PAL_I SECAM_L ECAM_B SECAM_D
