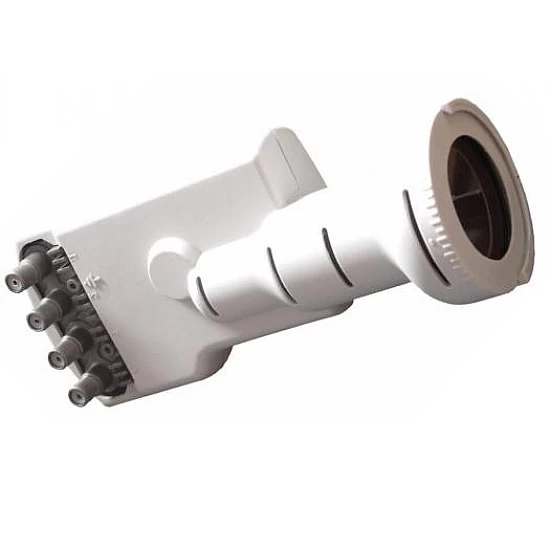

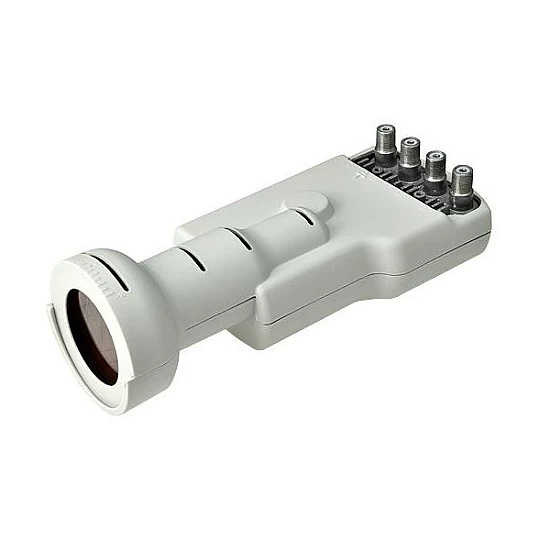

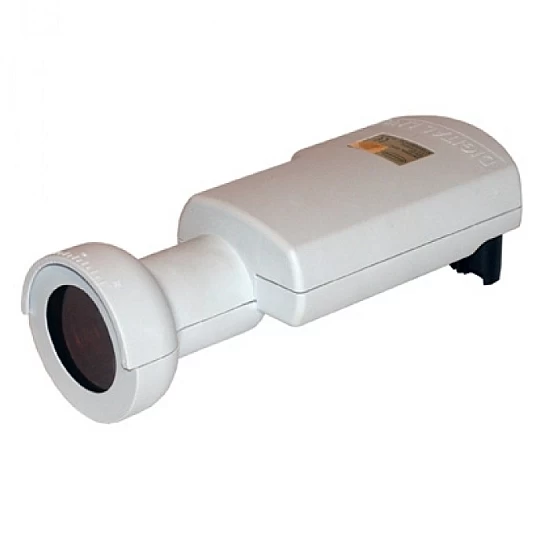

Invacom QDH-031 Quad LNB

O Invacom QDH-031 Quad LNB é normalmente utilizado com antenas de satélite fixas em zonas onde a intensidade do sinal é bastante fraca.

Este Invacom QDH-031 é um LNB universal de alto desempenho com um "feed-horn" integrado e  com um diâmetro de 40 mm. Alguns clientes afirmam que os LNBs Quad da Invacom superam os LNBs single e twin em zonas de baixo sinal.

Especificações técnicas:

• Frequência de entrada: 10,70 - 12,75 GHz

• Frequência do oscilador local (LOF): 9,75 / 10,60 GHz
• Figura de ruído: real 0,3 dB tip
• Desacoplamento de polarização: 30 dB
• Ganho: 50 - 60 dB
• Diâmetro de alimentação: 40 mm de alimentação
• Banda de comutação: 0/22 kHz
• Comutação vertical (V): 11.5 - 14.0 V
• Comutação horizontal (H): 15,5 - 19,0 V
• Consumo de corrente: 200 mA tip
• Cor da caixa: marfim
• Até 4 receptores de satélite

Porque é que os LNBs da Invacom têm um desempenho tão bom?

A maioria das pessoas sabe a importância da figura de ruído do LNB como medida do desempenho do LNB. No entanto, outros parâmetros também contribuem de forma importante para a qualidade geral do sinal.

Conceção exacta da alimentação.

Concebida com o mais recente software de modelação 3D para garantir a máxima transferência de energia da antena para a eletrónica do LNB. Uma conceção precisa e optimizada da antena e da alimentação não afectará o valor de ruído global indicado, mas proporcionará uma melhoria significativa do desempenho global.

Ruído de fase superior.

Compare a especificação da Invacom com a de outros fabricantes, é tipicamente 10dB melhor. Quanto mais limpo for o oscilador, maior será o desempenho.

Excelente isolamento.

No centro da área de cobertura do satélite, todos os transponders têm normalmente a mesma potência. No entanto, nas extremidades, pode haver grandes variações. Para receber os sinais mais fracos, os LNBs de saída múltipla requerem um excelente isolamento. Compare o desempenho de isolamento da Invacom com o de outros fabricantes de LNBs

Níveis espúrios muito baixos.

Todos os LNBs universais de saída múltipla geram interferências espúrias a 850 MHz e 1700 MHz. Este espúrio pode derrubar transponders semanais na mesma frequência IF. O espúrio da Invacom é tipicamente superior em 10dB, devido ao design avançado do filtro usando modelação de filtro 3D.

Inclinação positiva do ganho.

Para compensar os longos percursos de cabos e ajuda a evitar a perda de canais devido à distorção do segundo harmónico no recetor.

Testado para a máxima fiabilidade.

Todos os LNBs da Invacom são testados eletronicamente e sob pressão duas vezes, em várias fases da montagem. Uma amostra de unidades acabadas é ainda testada a temperaturas quentes e frias para garantir a máxima fiabilidade.
