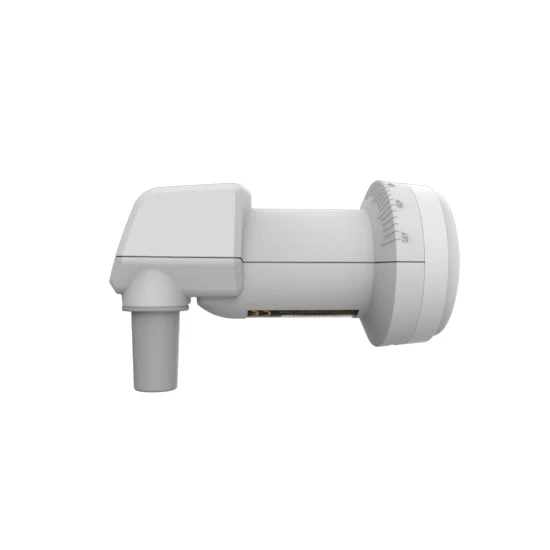

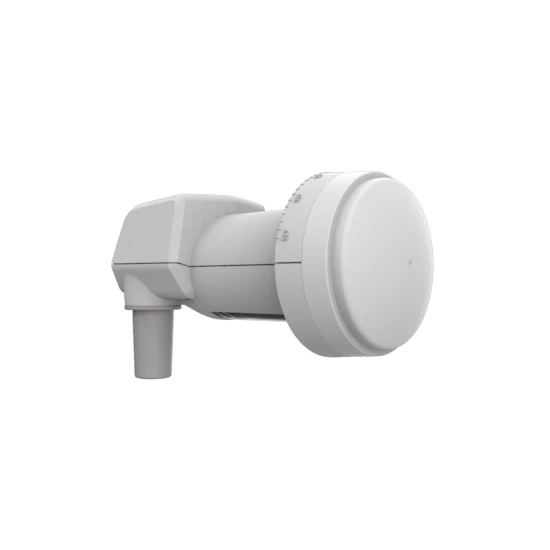

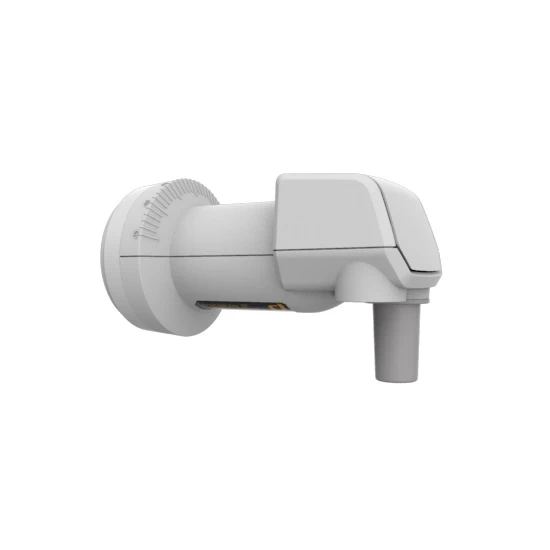

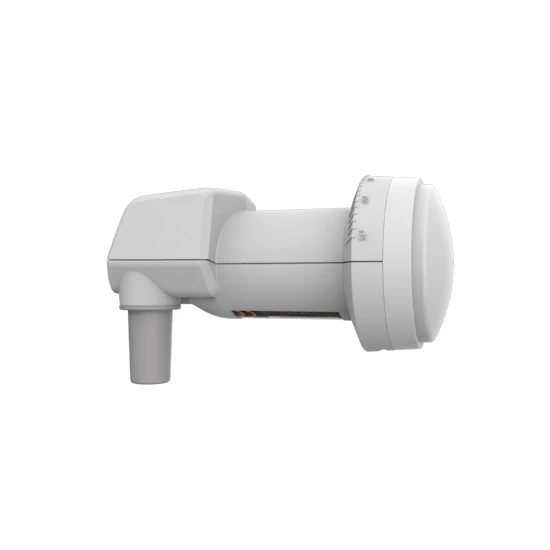

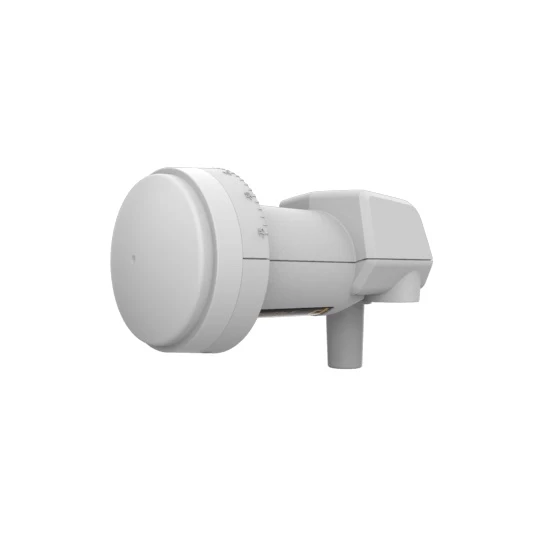

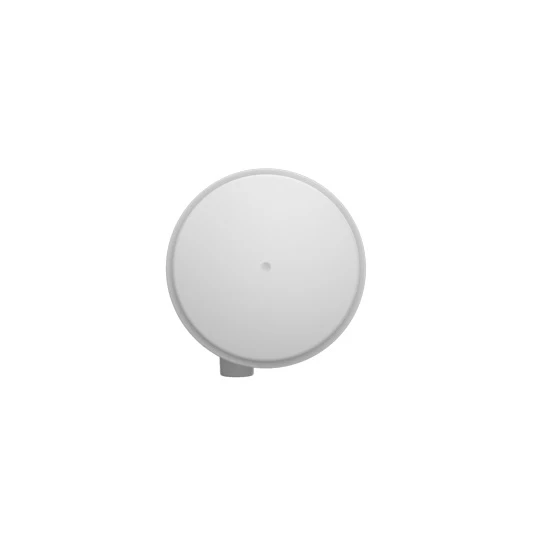

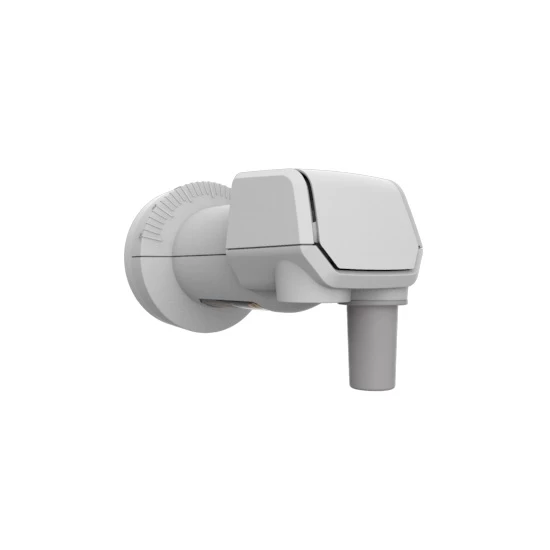

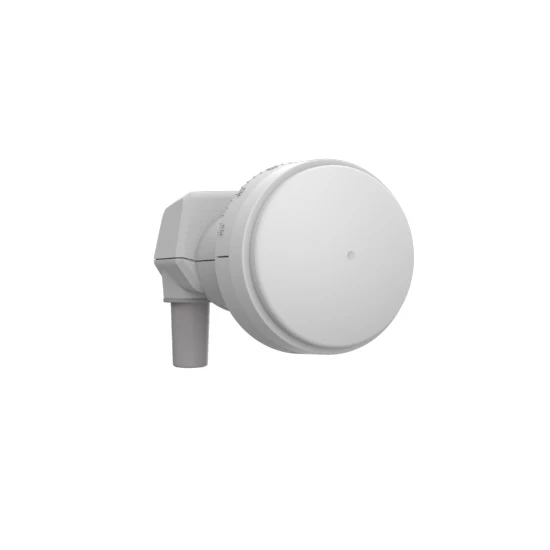

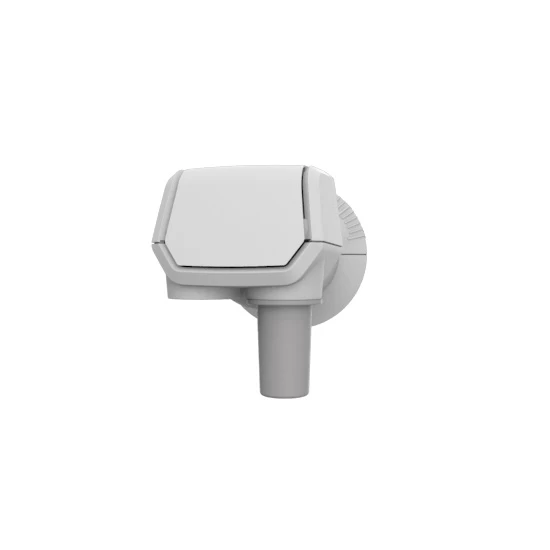

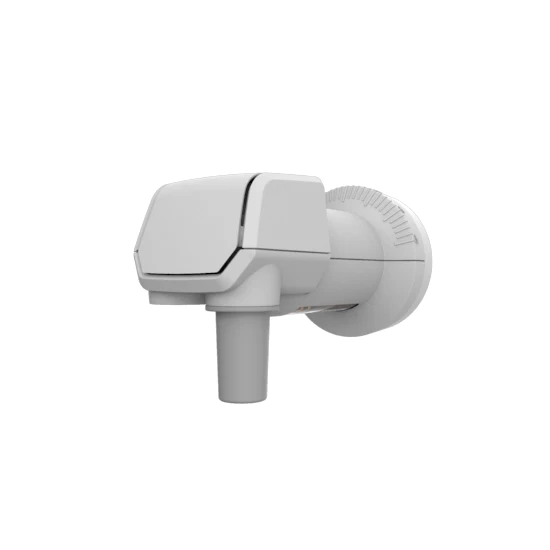

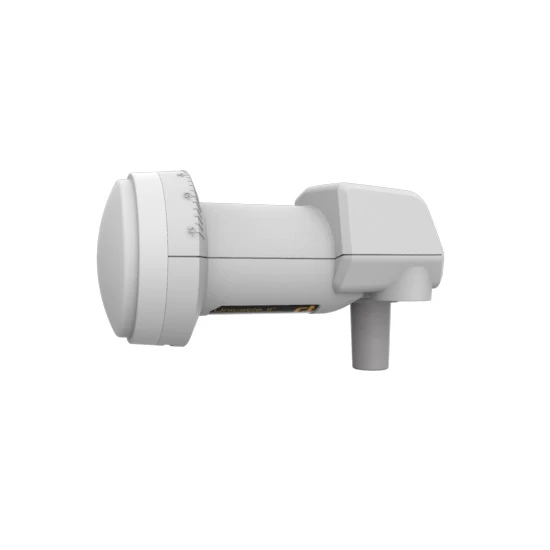

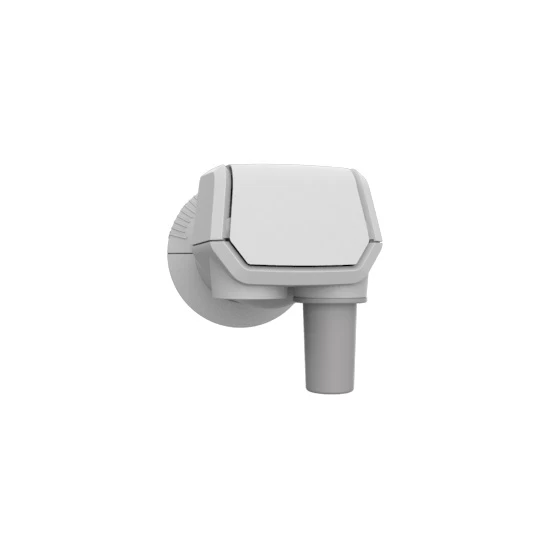

Inverto Unicable II 32UB dCSS LNB

LNB Inverto Unicable II Programável de 32UB dCSS

O Inverto Unicable II Programável de 32UB dCSS é um lnb que se baeia na tecnologia de empilhamento de canais digitais e permite instalações com até 32 receptores de satélite ligados por um único cabo coaxial.

Este Unicable II® LNB baseia-se na tecnologia de empilhamento de canais digitais e permite instalações com até 32 receptores de satélite ligados por um único cabo coaxial e utilizando os protocolos EN50494/EN50607 - também conhecidos como modo 'Dinâmico'. Neste modo, os receptores de satélite podem aceder a qualquer transponder do satélite recebido. Em alternativa, podem ser configurados para converter para baixo um conjunto de 32 transponders (ou mais, dependendo da largura de banda dos transponders desejados) e empilhá-los sobre a sua saída - também conhecido como modo 'estático'. Este modo permite a ligação de um número ilimitado de receptores e o acesso a estes transponders.

A tecnologia de empilhamento de canais digitais utiliza o rápido empilhamento analógico de banda larga para conversores digitais e aplica o processamento digital de sinais para seleccionar os canais de transponders desejados, convertê-los e empilhá-los como sinais IF sobre a porta de saída. Os LNBs Unicable II® oferecem uma solução rentável e elegante para distribuir os sinais de satélite a múltiplas boxes de tv (multiroom) ou PVRs multi-tuner sobre a instalação existente, reduzindo assim significativamente o custo e a complexidade da instalação nas casas dos assinantes. O modo estático, permitindo a ligação de um número ilimitado de receptores ao LNB através de uma única distribuição por cabo, torna as instalações em edifícios, campos e comunidades fechadas substancialmente mais baratas e simples do que nunca. O modo de funcionamento (dinâmico/estático), o nível de potência de saída, a largura de banda do canal, as frequências UB e o modo de alinhamento da antena são todos programáveis e podem ser configurados e actualizados no campo utilizando o Controlador* do Inverto SatPal™.

O LNB pode ser alimentado por um recetor ligado ou por um adaptador AC/DC sobre um inseridor de energia no caso do recetor não ser capaz  de fornecer a energia necessária. Unicable II® é compatível com as normas EN50494 e EN50607, e integra-se perfeitamente nas instalações EN50494 apenas ou mistas EN50494/EN50607 de recetores compatíveis, PVRs de próxima geração e HGWs.

Para mais informações sobre a tecnologia Unicable II™ e as suas vantagens, consultar: www.inverto.tv/what-is-unicable-2

Para mais informações sobre a tecnologia SatPal™ e as suas vantagens, consulte por favor: www.inverto.tv/satpal

Principais características:

• Compatível com UHD DVBS2 de Baixo Ruído Fase
• Figura de Baixo Ruído
• Isolamento muito elevado de polimerização cruzada
• Configuração programável
• Modo de alinhamento do prato com ganho fixo
• Baixo consumo de energia

*SatPal™ Controlador não incluído, vendido separadamente como um acessório opcional

Especificações técnicas

• Gama de frequências de entrada: 10,7 GHz ~ 12,75 GHz
• Número de ruídos: 1 dB no máximo.
• Frequência LO: 10,4 GHz
• Precisão de frequência LO a 25°C: 1,0 MHz máx.
• Precisão inicial LO: 500 kHz no máximo.
• Ruído de fase LO a 1 kHz: -60 dBc / Hz máx.
• Ruído de fase LO a 10 kHz: -80 dBc / Hz máx.
• Ganho de conversão: 55 dB min.
• Variação de ganho (em banda total): ±0,75 dB/UB máx.
• Rejeição de imagem: 40 dB min.
• 1 dB de ponto de compressão (@ saída): 0 dBm min.
• Isolamento de polarização cruzada: 22 dB min.
• VSWR de saída: 2,5 : 1
• Consumo de corrente: 280 mA máx. @ 18 VDC
• Temperatura de funcionamento: -30 °C ~ +60 °C
• Impedância de saída: 75 Ω
• Tipo de conector de saída: Tipo F (feminino)
• Peso: 152,5 g

Unicable II™ (dCSS) especificações de saída

• Banda do utilizador de largura de banda: Configurável, 10 MHz ~ 64 MHz (por defeito 36 MHz)
• Nível de potência de saída (dSCR/dCSS com AGC): -25 dBm (83 dBuV) +/-1 dB
• Número de Bandas de Utilizadores: Até 32 Bandas de Utilizadores
• Configuração padrão: 32 UBs em modo dinâmico
• CH1 1210MHz (EN50494+EN50607)
• CH2 1420MHz (EN50494+EN50607)
• CH3 1680MHz (EN50494+EN50607)
• CH4 2040MHz (EN50494+EN50607)
• CH5 984MHz (EN50494+EN50607)
• CH6 1020MHz (EN50494+EN50607)
• CH7 1056MHz (EN50494+EN50607)
• CH8 1092MHz (EN50494+EN50607)
• CH9 1128MHz (EN50607)
• CH10 1164MHz (EN50607)
• CH11 1256MHz (EN50607)
• CH12 1292MHz (EN50607)
• CH13 1328MHz (EN50607)
• CH14 1364MHz (EN50607)
• CH15 1458MHz (EN50607)
• CH16 1494MHz (EN50607)
• CH17 1530MHz (EN50607)
• CH18 1566MHz (EN50607)
• CH19 1602MHz (EN50607)
• CH20 1638MHz (EN50607)
• CH21 1716MHz (EN50607)
• CH22 1752MHz (EN50607)
• CH23 1788MHz (EN50607)
• CH24 1824MHz (EN50607)
• CH25 1860MHz (EN50607)
• CH26 1896MHz (EN50607)
• CH27 1932MHz (EN50607)
• CH28 1968MHz (EN50607)
• CH29 2004MHz (EN50607)
• CH30 2076MHz (EN50607)
• CH31 2112MHz (EN50607)
• CH32 2148MHz (EN50607)
