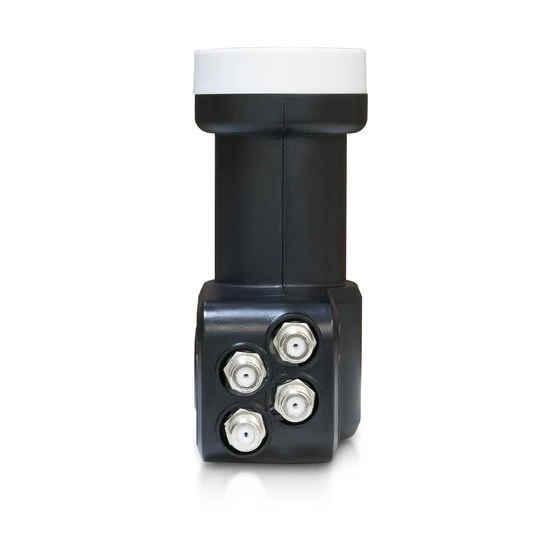

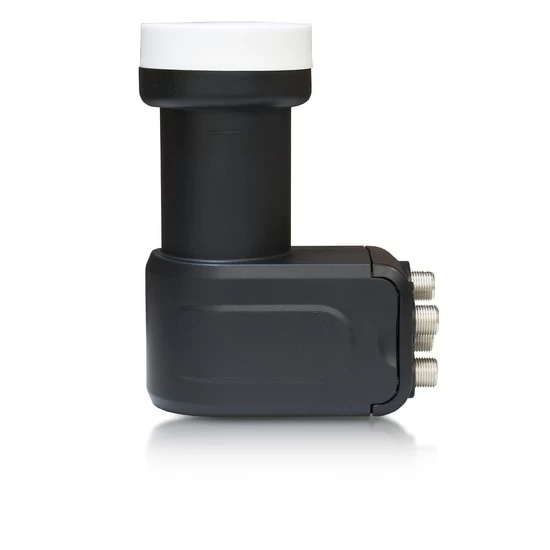

AB LNB01 Quad Blue Edition

AB LNB01 Quad Blue Edition
AB LNB01 Quad Blue Edition
AB LNB01 Quad Blue Edition
AB LNB01 Quad Blue Edition
AB LNB01 Quad Blue Edition
AB LNB01 Quad Blue Edition
AB LNB01 Quad Blue Edition

AB LNB01 Quad Blue Edition

Com o AB LNB01 Quad Blue Edition conecte até dois recetores com um dual tuner ou até quatro recetores com single tuner.


Especificações técnicas


Frequência de entrada (GHz):

  • Banda baixa: 10,7 ~ 11,7
  • Banda alta: 11,7 ~ 12,75


Frequência de saída (MHz):

  • Banda baixa: 950 ~ 1950
  • Banda alta: 1100 ~ 2150


L.O. Frequência:

  • Banda baixa: 9,75 GHz
  • Banda alta: 10,6 GHz


Saída VSWR:

  • 2,5:1 (máx.)


Impedância de saída (Ω):

  • 75


Conector de saída:

  • 4x Tipo F Fêmea


L.O. Estabilidade:

  • ± 1 MHz (ambiente)
  • ± 2 MHz (temperatura excessiva)


Ruído de Fase:

  • -75dBc / Hz (@ 10KHz)


Ganho de conversão:

  • 55-70dB


Ganhar nivelamento:

  • ± 0,5dB / 27MHz


Ponto de compressão de 1dB (dBm):

  • 0 (min.)


Cross Pol. Isolamento (dB):

  • 20 (Tipo)


Rejeição de imagem (dB):

  • 40 (min.)


Controle de seleção de banda (KHz):

  • Banda alta: 22 ± 4 KHz
  • Banda baixa: 0 KHz


Polaridade Select Control:

  • V: 11,5 ~ 14V DC
  • H: 16 ~ 20V DC


Trabalho Atual:

  • 145mA (típico)


Temperatura de operação:

  • -30° C ~ + 60° C


Dimensões (L * W * H):

  • 96 * 54,6 * 120,7 mm
