AB LNB01 Twin Red Edition

AB LNB01 Twin Red Edition

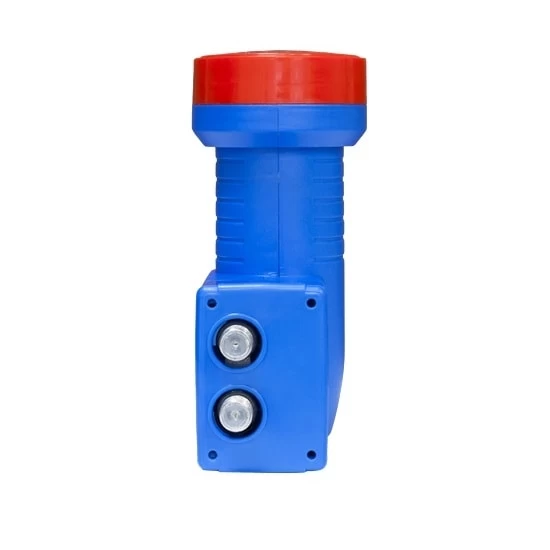

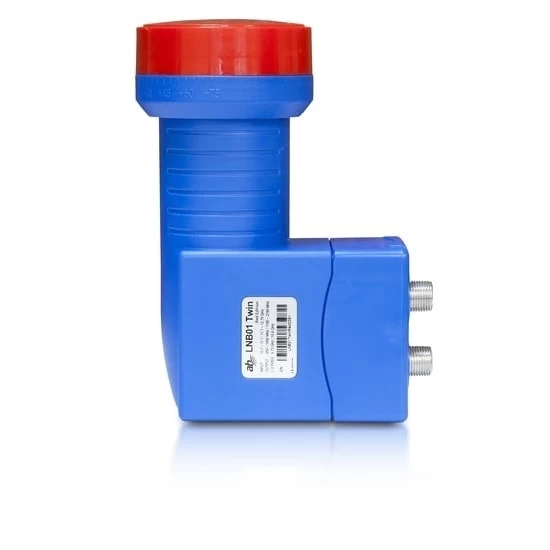

O AB LNB01 Twin Red Edition, é um lnb 4K e com filtro LTE que permite conectar um recetor com um dual tuner ou dois recetores com um single tuner.

Especificações técnicas

Frequência de entrada (GHz)

• Banda baixa: 10,7 ~ 11,7
• Banda alta: 11,7 ~ 12,75

Frequência de saída (MHz)

• Banda baixa: 950 ~ 1950
• Banda alta: 1100 ~ 2150

Cross Pol. Isolamento (dB)

• 20 (Typ.)

Ganho de conversão

• 60 dB (típico) 55-70 dB

Ganho de nivelamento

• ± 0,5dB / 36MHz

Frequência L.O.

• Banda baixa de : 9,75 GHz
• Banda alta: 10,6 GHz

Estabilidade L.O.

• ±500KHz(Max.)@25°C
• ± 1 MHz (máx.) @ (- 40° C a + 60° C)

Ruído de fase L.O.

• -65dBc / Hz @ 1KHz
• -85dBc / Hz @ 10KHz
• -95dBc / Hz @ 100KHz

Ponto de compressão de 1dB (dBm)

• 0 (min.)

Rejeição de imagem (dB)

• >40 (min.)

Saída VSWR

• 2.5:1 (máx.)

Impedância de saída (Ω)

• 75

Conector de Saída

• Tipo F Fêmea 2x

Controle de seleção de polaridade

• V: 11,5~14V DC
• H: 16~19 V DC

Controle de seleção de banda (KHz)

• Banda alta: 22 ± 4
• Banda Baixa: 0

Consumo de corrente DC (mA)

• 130 (máx.)
