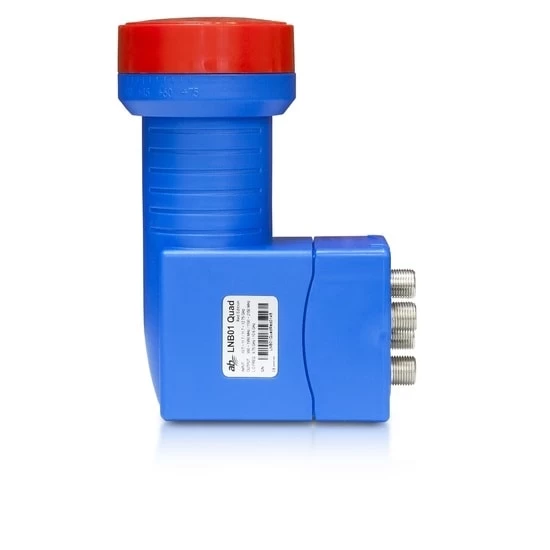

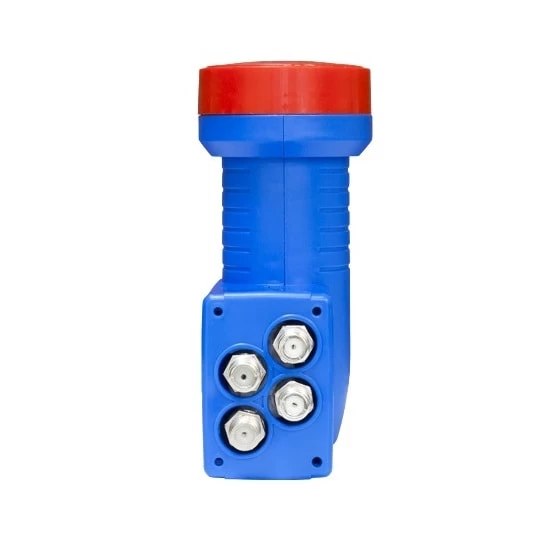

AB LNB01 Quad Red Edition

O AB LNB01 Quad Red Edition é um lnb 4K, com filtro LTE e baixo ruído.

Este lnb permite conectar até dois recetores com um dual tuner ou até quatro recetores com um single tuner.

As especificações técnicas do AB LNB01 Quad Red Edition

Frequência de entrada (GHz)

• Banda baixa: 10,7 ~ 11,7
• Banda alta: 11,7 ~ 12,75

Frequência de saída (MHz)

• Banda baixa: 950 ~ 1950
• Banda alta: 1100 ~ 2150

Cross Pol. Isolamento (dB)

• 20 (Typ.)

Ganho de conversão

• 60 dB (típico) 55-70 dB

Ganho de nivelamento

• ± 0,5dB / 36MHz

Frequência L.O.

• Banda baixa de : 9,75 GHz
• Banda alta: 10,6 GHz

Estabilidade L.O.

• ±500KHz(Max.)@25°C
• ± 1 MHz (máx.) @ (- 40° C a + 60° C)

Ruído de fase L.O.

• -65dBc / Hz @ 1KHz
• -85dBc / Hz @ 10KHz
• -95dBc / Hz @ 100KHz

Ponto de compressão de 1dB (dBm)

• 0 (min.)

Rejeição de imagem (dB)

• >40 (min.)

Saída VSWR

• 2.5:1 (máx.)

Impedância de saída (Ω)

• 75

Conector de Saída

• Tipo F Fêmea 4x

Controle de seleção de polaridade

• V: 11,5~14V DC
• H: 16~19 V DC

Controle de seleção de banda (KHz)

• Banda alta: 22 ± 4
• Banda Baixa: 0

Consumo de corrente DC (mA)

• 135 (máx.)
