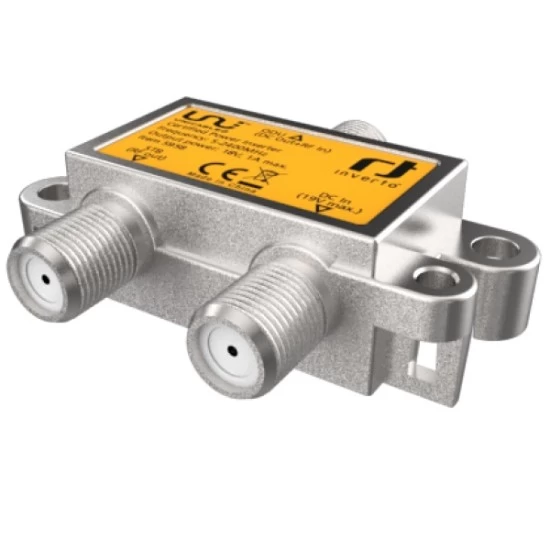

Unicable II Power Inserter, 5-2400MHz

Este inseridor de energia foi concebido para alimentar um Unicable II™ LNB ou um Unicable II™ multiswitch e o Quattro-/ Wideband-LNB ligado nos casos em que o STB ligado não é capaz de fornecer a energia necessária para o LNB/multiswitch. Fornece uma tensão DC constante ao LNB/multiswitch sem carregar o STB e passa os comandos DiSEqC/EN50494/EN50607 do STB para a unidade LNB/multiswitch.

Características principais:

• Baixa perda de inserção, alta perda de retorno e isolamento da porta para aplicações de satélite e CATV
• Compatível com o Unicable
• 18V de saída com até 1A através de corrente para ODU
• Caixa de zinco fundido sob protecção RF (Classe A)
• Terminal de ligação à terra
• Peso leve e tamanho compacto

Especificações técnicas

• Gama de frequências: 5 MHz ~ 2400 MHz
• DC em: 19 V/1 A, 1x tipo F, feminino
• Entrada ODU (IF): 1x tipo F, fêmea
• Saída STB (FI): 1x tipo F, fêmea
• Perda de inserção: 2 dB no máximo.
• Perda de retorno de entrada: -10 dB máx.
• Perda de retorno de saída: -10 dB máx.
• Fluxo de corrente máximo: 1,0 A
• Tensão de saída: 18 V (Entrada @19 V, 1.0 A)
• Temperatura de funcionamento: -30 °C ~ +60 °C
• Peso: 36 g
• Dimensões (L x P x A): 56 mm x 46 mm x 15,9 mm

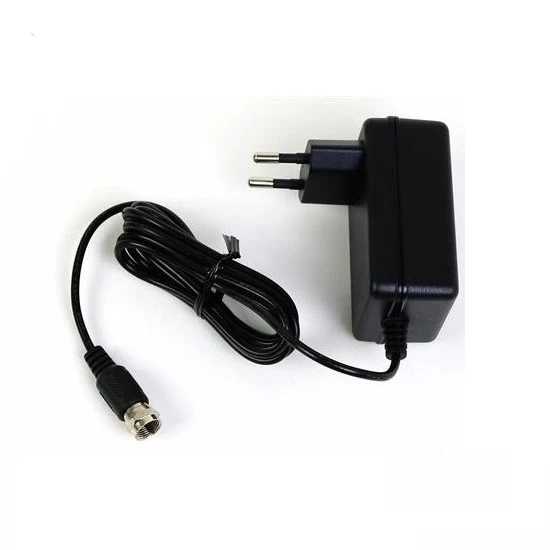

Nota: Adaptador de energia AC/DC incluído.
