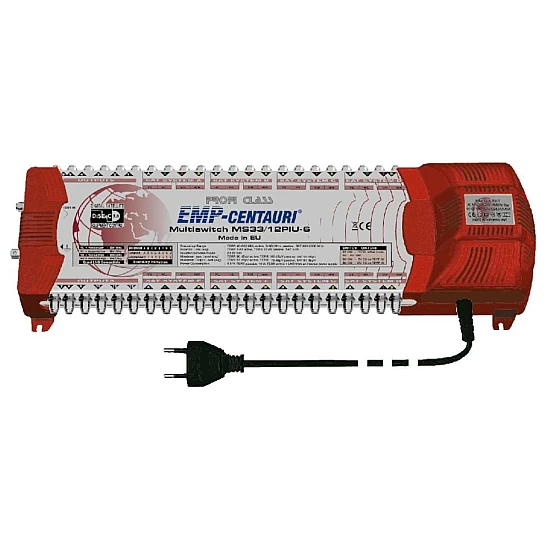

EMP-Centauri Multiswitch MS33/12PIU-6

O EMP-Centauri MS33/12PIU-6 é um multiswitch com fonte de alimentação integrada e compatível com Quad LNB.

O EMP-Centauri MS33/12PIU-6 é um multiswitch com fonte de alimentação integrada e compatível com Quad LNB.

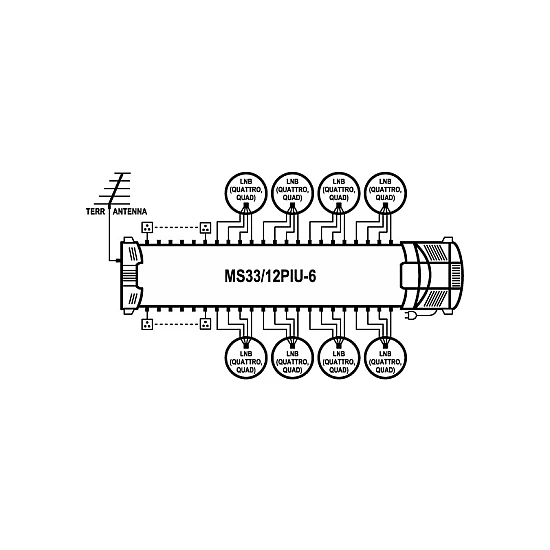

Este multiswitch autónomo de 33 entradas/12 saídas permite a distribuição de 32 sinais SAT IF, incluindo terrestre, para um máximo de 12 utilizadores.

Dados técnicos:

Gama de frequências:

• Satélite: entradas 950-2300 MHz
• Terrestre: entrada 5-862 MHz (passiva), 40-862 MHz (ativa)
• Saídas: 5-2300 MHz (passiva), 40-2300 MHz (ativa)

Controlo:

• 13/18 V + 0/22 kHz

Perda de inserção:

• Satélite: 3 dB avg.
• Terrestre ativa: 3 dB avg
• Terrestre passiva: 22 dB avg

Isolamento das entradas de satélite:

• 20 dB min

Nível máximo de entrada*

• Satélite: 90 dBµV avg
• Terrestre: 100 dBµV avg (passivo), 90 dBµV avg (ativo)

Nível máximo de saída*:

• Satélite: 87 dBµV avg
• Terrestre: 78 dBµV avg (passivo) 90 dBµV avg (ativo)

Consumo de energia

• De cada recetor: 45 mA (18 V)
• Da fonte de alimentação interna: 2.1-8.5 W (passivo) + LNB 2.3-10 W (ativo) + LNB

Alimentação do pré-amplificador terrestre:

• 150 mA máx. (12 V CC)

Peso e dimensões:

• Dimensões (l,d,h): 47,0 x 15,2 x 8,7 cm (comprimento do cabo de alimentação 130 cm)
• Peso: 1,890 kg

Temperatura de funcionamento

• Gama de temperaturas: -30 ~ +60 °C

*Temperatura: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV]
