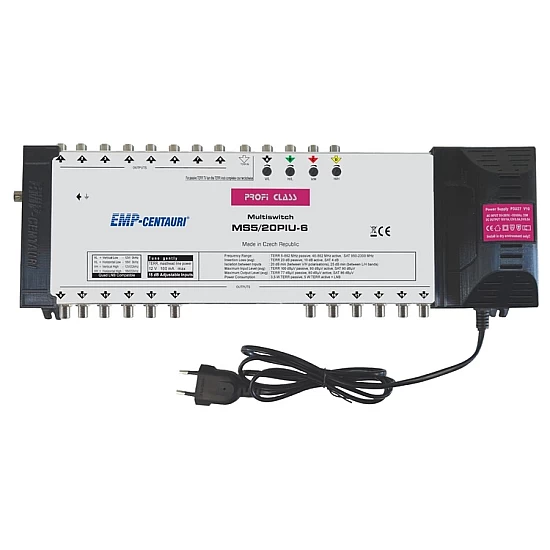

EMP-Centauri Multiswitch MS5/20PIU-6

O EMP-Centauri Multiswitch MS5/20PIU-6 é um multiswitch com fonte de alimentação integrada e compatível com Quad LNB.

Este multiswitch autónomo de 5 entradas/20 saídas permite a distribuição de 4 sinais SAT IF, incluindo terrestre, para um máximo de 20 utilizadores. Tem uma fonte de alimentação integrada, atenuadores de 0 a 15 dB, compatível com Quad LNB e entrada terrestre ativa/passiva comutável.

Dados técnicos:

Gama de frequências:

• Satélite: entradas 950-2300 MHz
• Terrestre: entrada 5-862 MHz (passiva), 40-862 MHz (ativa)
• Saídas: 5-2300 MHz (passiva), 40-2300 MHz (ativa)

Controlo:

13/18 V + 0/22 kHz

Perda de inserção:

• Satélite: 4 dB avg.
• Terrestre ativa: 10 dB avg
• Terrestre passiva: 23 dB avg

Isolamento das entradas de satélite:

• 20 dB min

Nível máximo de entrada*

• Satélite: 90 dBµV avg**
• Terrestre: 100 dBµV avg (passivo), 90 dBµV avg (ativo)

Nível máximo de saída*:

• Satélite: 86 dBµV avg
• Terrestre: 77 dBµV avg (passivo) 80 dBµV avg (ativo)

Consumo de energia

• De cada recetor: 40 mA (18 V)
• Da fonte de alimentação interna: 3,5 W (passivo) + LNB 5 W (ativo) + LNB

Alimentação do pré-amplificador terrestre:

• 100 mA máx. (12 V CC)

Peso e dimensões:

• Dimensões (l,d,h): 47,0 x 15,2 x 8,7 cm (comprimento do cabo de alimentação 130 cm)
• Peso: 1,680 kg

Temperatura de funcionamento

• Gama de temperaturas: -30 ~ +70 °C

*Temperatura: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV]
